Kinect: Разминка для гика. Разбираемся с новым девайсом и учимся писать для него приложения

Сенсор Kinect разработан для Xbox 360 и позволяет играть в игры без всяких приспособлений в руках. Появившись в ноябре 2010 года, он стал самым продаваемым электронным устройством в мире: за первые 2 месяца было продано более 10 млн штук. Изначально сенсор работает лишь с консолью, но при помощи ловких движений рук ты сможешь заставить его работать с PC, а он поможет тебе поддерживать физическую форму!

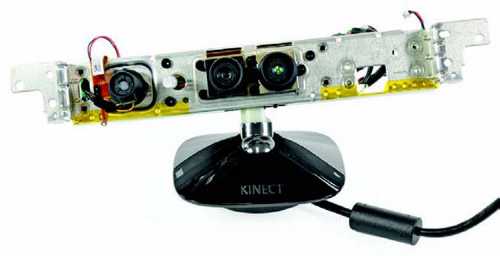

Прежде чем втыкать Kinect в компьютер, разберемся с его внутренностями. Наш экземпляр, который дали помучить ребята из xbox-zone.ru, разбирать мы не решились, да и незачем — на сайте ifixit.com опубликовано подробное пошаговое руководство о том, как разобрать его до винтика. Итак, внутри у Kinect’a находятся:

1. Камера видимого диапазона — обычная RGB-камера, похожа на среднестатистическую веб-камеру: 640x480 и 30 кадров в секунду.
2. Инфракрасный лазерный проектор, который создает в пространстве сетку из точек.
3. Камера, снимающая в инфракрасном спектре, которая регистрирует изображение этой сетки.
4. Стереомикрофон с продвинутой системой шумопонижения — для правильного голосового управления.
5. Мотор, регулирующий положение датчика.
6. Чип PrimeSensor — творит главную часть магии, обрабатывая картинку с ИК-камеры, дает на выходе — 3D-картинку.

Подключение

Kinect’ы, продающиеся в коробках, уже имеют все необходимое для работы, их можно подключить к компьютеру напрямую. Если же сенсор из комплекта с новым xbox’ом, то к нему потребуется специальный адаптер, так как разъем USB там нестандартный, с дополнительным питанием 12 В (сенсору слабенького тока от порта недостаточно). Оригинальный блок питания можешь купить в магазине Microsoft за $34,99, а сэкономить получится, заказав китайский клон (s.dealextreme.com/search/kinect+power+supply) в три раза дешевле. Теперь можешь подтыкать к компьютеру и начинать возиться с программной частью.

Драйвера

Как только кинект появился, компания Adafruit объявила конкурс с призом в $3000 тому, кто создаст открытый драйвер для сенсора. Не прошло и недели, и денежки уже лежали на счету у победителя — Гектора Мартина, а первый работоспособный драйвер — в репозитории на github.com/OpenKinect/libfreenect.
Многого он еще не умел, но главное — выводить карту глубин в окне OpenGL у него уже получалось.

Драйвер продолжает развиваться, и у него есть преимущества — он распространяется под лицензией apache 2.0, которая позволяет использовать его в коммерческих проектах, и у него есть обертки для целой кучи языков (java, matlab, python, ruby).

Но тебе лучше взять другой драйвер. Сердце Kinect’а разработано не великой и могучей Microsoft, а молодой компанией PrimeSence. Для них Kinect — всего лишь один продукт, использующий их технологию NUI (natural user interface) — естественного пользовательского интерфейса, который позволяет человеку взаимодействовать с системой визуально, при помощи жестов, а также при помощи голосовых команд. Они желают повсеместного распространения своего детища и активно помогают open source-сообществу. В их репозитории на гитхабе лежит драйвер для референсного сенсора. Напрямую с кинектом он не работает, но его допиленная версия справляется с этой задачей отлично!

Скачать его можно, например, с сайта проекта Faast (goo.gl/tu8Gs). После установки загляни в диспетчер устройств — в разделе PrimeSensor должно быть три устройства: Kinect Camera, Kinect Motor и Kinect Audio. Но кроме самого драйвера, тебе потребуются библиотеки OpenNI и PrimeSense NITE.

OpenNI — это некоммерческая организация, которая стремится создать открытый стандарт для «Естественных взаимодействий» (Natural Interactions). Также она разработала OpenNI — одноименный фреймворк с открытым исходным кодом, созданный, чтобы взаимодействовать с одной стороны — с оборудованием, и с более высокоуровневыми программными прослойками — с другой стороны. Развивается он бурно, и тебе потребуется последняя нестабильная его версия, загрузить которую можно здесь: goo.gl/xRuuU.

NITE — это промежуточное ПО, которое решает задачи определения жестов для управления компьютером и играми и работает в связке с OpenNI. Хотя это и коммерческий продукт, но его разработчик, PrimeSence, распространяет бесплатный ключ, которым может пользоваться кто угодно. Вот этот ключ — 0KOIk2JeIBYClPWVnMoRKn5cdY4=. Его надо ввести при установке.

Загрузить NITE можно по ссылке: goo.gl/6uhJJ. После нужно изменить конфигурационные xml-файлы. Правильные версии можно загрузить по адресу: goo.gl/5e1nz.
Отличаются они от тех, что уже предустановленны, только указанием серийного ключа. Распакуй архив и скопируй файл SampleConfig.xml из папки KinectXMLs\OpenNI в папку Data внутри каталога OpenNI (вероятнее всего, он внутри папки C:\ Program Files\), а файлы из папки KinectXMLs\NITE — в C:\ Program Files\Prime Sense\NITE\Data.

Руки вверх, в позу Пси!

Все готово, теперь можно пробовать кинект в деле. Для начала посмотри, какими готовыми программами ты можешь воспользоваться. Faast (Flexible Action and Articulated Skeleton Toolkit) — это инструментарий, который позволяет завязать движения пользователя на различные нажатия кнопок, перемещения мыши или действия джойстика. Таким образом можно подобрать набор действий, чтобы весьма правдоподобно играться в любую игру на PC. Загрузить его можно с projects.ict.usc.edu/mxr/faast/.

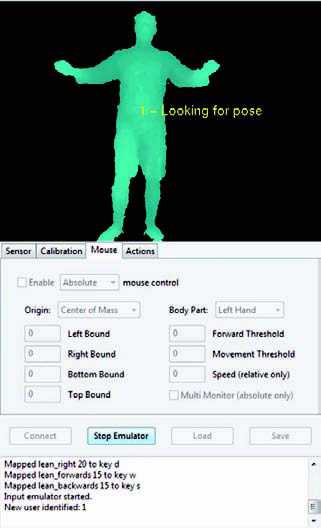

Пользоваться программой нетрудно. Первым делом нужно загрузить файл конфигурации, написать который ты сможешь сам. Например, так он будет выглядеть для World of Warcraft:

# связь входного и выходного действия
# Формат:
# название_входного_действия порог тип_выходного_действия действие
left_arm_out 10 key a
left_arm_across 10 key d
lean_forwards 15 key w
lean_backwards 10 key s
left_arm_forwards 20 key tab
right_arm_forwards 20 key 1
right_arm_up 12 key 4
right_arm_across 15 key 2
right_arm_out 15 key 3

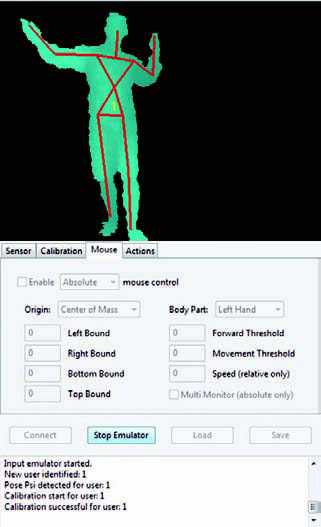

После этого необходимо откалибровать пользователя, чтобы программа поняла, где у тебя руки, а где ноги. Для этого необходимо встать в позу Пси, а проще говоря, встать ровно и поднять руки вверх, словно на тебя навели ствол нехилого калибра. После того как опознание завершится — поверх тела будет изображен схематичный человечек из прямых линий. Все — теперь компьютер покорно следит за твоими жестами.

Kinemote

Другая программка для универсального управления. Из коробки позволяет управлять мультимедиа-центром XBMC и просто курсором мыши. Приятна она тем, что не требует калибровки и переводится в активный режим заранее выбранным жестом. Новые версии периодически выкладываются на сайте kinemote.net. А после последнего обновления в комплекте появилась еще и программа, позволяющая управлять не всем телом, а пальцами рук, правда, несмотря на все попытки, у меня она так и не заработала.

Ultraseven

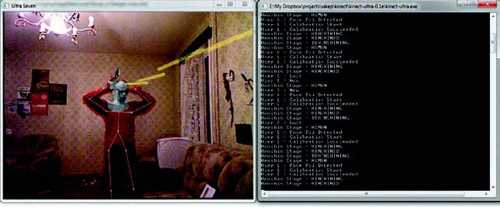

Ультра Севен — это японский супергерой из конца шестидесятых, который бы мог и потеряться в памяти поколений, если бы не кинект и программка Ultraseven. Благодаря этой маленькой игрушке каждый может предстать в облике этого персонажа.

Чтобы одеть его костюм, нужно встать в позу Пси. А уже оказавшись в красном облачении, можешь прикладывать руки к ушам, чтобы стрелять из смертоносного лазера и запускать бумеранг, торчащий из головы в виде ирокеза. Кроме тебя самого, отслеживаются и другие объекты в комнате — лучи будут пролетать за ближе лежащими предметами. Да, важное замечание — игрушка требует достаточно серьезной видеокарты, а на слабом железе работать будет очень нестабильно. Сайт проекта: code.google.com/p/kinect-ultra/.

В здоровом теле — здоровый дух

Теперь — самое главное! О том, как написать свою программу, которая будет использовать возможности чудо-сенсора, а заодно и поддерживать бодрость тела: после часа работы за компьютером она заблокирует клавиатуру и мышь и не позволит пользоваться вновь, пока не сделаешь десять приседаний.

В уже установленном тобой пакете OpenNI есть примеры проектов (как на C++, так и на C#) для Microsoft Visual Studio 2010, которые можно дописать для своих задач. Но эти примеры несколько запутаны, и будет проще воспользоваться оберткой, которую написал греческий студент Вангос Птернеас. Найти его библиотеку — Nui.Vision.dll — можно на странице goo.gl/XNjq4. С ней строчек кода понадобится гораздо меньше.

Сначала создай в Visual Studio проект WPF Application и добавь в него ссылки на библиотеки OpenNi.net.dll (она находится в той папке, куда установлен OpenNI) и Nui.Vision.dll (ее можно положить в папку проекта).

Теперь разберемся с работой сенсора. В описании формы MainWindow.xaml выстави размер 662x520 и добавь к ней изображение, в которое будет выводиться картинка с сенсора, и холст, на который будет выводиться дополнительная информация:

<Image Name="imgCamera" />
<Canvas Name="LayoutRoot" />

Дальше в коде формы MainWindow.xaml.cs объяви использование необходимых пространств имен:

using System.ComponentModel; // нужен для обработки в фоне
using Nui.Vision; // работа с кинектом

Затем объяви новый объект NuiUserTracker и инициализируй его в конструкторе. Да, нужно не забыть скопировать файл SamplesConfig.xml из директории OpenNI в папки Debug и Release твоего проекта.

В классе формы объяви все переменные:

NuiUserTracker _skeleton; // объявление объекта трекера
BackgroundWorker _worker = new BackgroundWorker();
// фоновый обработчик
double topY = 0; // верхнее положение приседания
double bottomY = 0; // нижнее положение приседания
int numOfBobs = 0; // счетчик полуприседаний
bool bottomPosition, topPosition;
// биты, в которых фиксируется пересечение линий
Ellipse ellipse = new Ellipse // кружочек на груди
{ Fill = new SolidColorBrush(Colors.AliceBlue),
Width = 20, Height = 20 };

В конструкторе инициализируй обработчик событий:

// инициализируем объект и подгружаем конфиги кинекта
_skeleton = new NuiUserTracker("SamplesConfi g.xml");
// объявляем функцию, которая будет обрабатывать
// событие перемещения пользователя
_skeleton.UsersUpdated += new NuiUserTracker.
UserListUpdatedHandler(Skeleton_UsersUpdated);

Теперь в переменной NuiUserListEventArgs.Users представлены все обнаруженные пользователи и набор координат всех распознанных частей их тел. Далее напиши обработчик события смены координат пользователя. Как только у тебя появляется ненулевое значение вертикальной координаты шеи пользователя — считай, что он готов приседать. Потом добавь две линии. Одна чуть ниже шеи, а другая — чуть выше пояса. Одним приседанием будет считаться двойное пересечение обеих линий: сначала — сверху вниз, а потом — снизу вверх. Отслеживается пересечение линий шеи (хотя визуально она где-то на груди). Такой вариант не идеальный — можно схалтурить, нагибаясь, или подойдя поближе к сенсору.

// проделываем все манипуляции для каждого пользователя
// (хотя приседать они будут под одну гребенку)
foreach (var user in e.Users) {
// если впервые нашлась шея
if ((topY == 0) && (user.Neck.Y !=0) ) {
// определяем положение верхней линии
topY = user.Neck.Y+20;
Line topLine = new Line { // определяем верхнюю линию
Y1 = topY,X1 = 0, Y2 = topY, X2 = 662,
Stroke = new SolidColorBrush(Colors.Red),
StrokeThickness = 4 };
// рисуем верхнюю линию на холсте
LayoutRoot.Children.Add(topLine);
// определяем положение нижней линии
bottomY = user.Torso.Y + 20;
Line bottomLine = new Line { // определяем нижнюю линию
Y1 = bottomY, X1 = 0, Y2 = bottomY, X2 = 662,
Stroke = new SolidColorBrush(Colors.Blue),
StrokeThickness = 4 };
// рисуем нижнюю линию на холсте
LayoutRoot.Children.Add(bottomLine);
// рисуем шею на холсте
LayoutRoot.Children.Add(ellipse); }

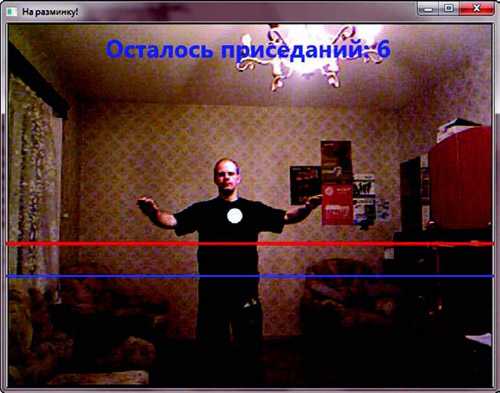

При каждом изменении координат нужно проверять, не произошло ли приседания:

ellipse.Margin= new Thickness(user.Neck.X, user.Neck.Y,
0, 0); //перемещаем кружочек вслед за шеей
// ставим флажок верхнего положения
if (user.Neck.Y+5 < topY) topPosition = true;
// ставим флажок нижнего положения
if (user.Neck.Y + 25 > bottomY) bottomPosition = true;
if (topPosition && bottomPosition) { // если оба флага есть
numOfBobs++; // половину приседания в копилку
topPosition = false; // сбрасываем флажки
bottomPosition = false;
}
// если полуприседаний набралось двадцать штук — значит все,
// выключаем программу
if (numOfBobs >= 20) {
Application.Current.Shutdown(); // выходим из программы
}

Осталось разобраться с таймером и блокировкой клавиатуры и мыши. Сперва в App.xaml.cs нужно добавить еще одно пространство имен:

// работа с неуправляемым кодом, понадобится для
// блокировки клавиатуры
using System.Runtime.InteropServices;

Потом объявить метод блокировки клавиатуры и мыши. Удобно воспользоваться функцией Windows API BlockInput:

public partial class NativeMethods {
[System.Runtime.InteropServices.DllImportAttribute(
"user32.dll", EntryPoint = "BlockInput")]
[return: System.Runtime.InteropServices.MarshalAsAttribute(
System.Runtime.InteropServices.UnmanagedType.Bool)]
public static extern bool BlockInput(
[System.Runtime.InteropServices.MarshalAsAttribute(
System.Runtime.InteropServices.UnmanagedType.Bool)]
bool fBlockIt);
}

Для таймера можно создать отдельную форму и указать ее в App.xaml в качестве точки входа в программу. В код этой формы нужно добавить нэймспэйс работы с таймерами:

using System.Timers;

Объявить таймер:

private static System.Timers.Timer TheTimer;

А дальше запустить его, например, по нажатию кнопки:

private void button1_Click(object sender, RoutedEventArgs e)
{
// ставим таймер на час
TheTimer = new System.Timers.Timer(3600000);
// как пройдет — блокируем комп
TheTimer.Elapsed += new ElapsedEventHandler(BlockPC);
TheTimer.Enabled = true;
}

А при срабатывании таймера будет блокироваться пользовательский ввод и открываться окошко с видео с кинекта:

void BlockPC(object source, ElapsedEventArgs e) {
App.NativeMethods.BlockInput(true); // блокируем ввод
// создаем экземпляр формы с картинкой от сенсора
MainWindow w = new MainWindow();
w.Show(); }// и показываем ее

Осталось не забыть добавить отмену блокировки перед выходом из программы:

// возвращаем пользователю клавиатуру и мышь
App.NativeMethods.BlockInput(false);

Если что-то не получилось, то полный код проекта и все файлы, необходимые для запуска, ты сможешь найти на диске.

Одного кинекта мало

Однако, эксперименты с кинектом одним кинектом ограничиваются! Если к сенсору добавить проектор — то получится система дополненной реальности, хочешь подсвечивай отдельные объекты в комнате, рисуй светом на стенах или создай систему, которая бы интеллектуально гоняла кота за световым пятнышком. Один кинект дает карту глубин с одной стороны, а если их взять 3 или 4 и расставить по углам, то можно получить полную трехмерную картину внутреннего пространства. Настоящий 3d-сканер, работающий в реальном времени!

Но не все только людям!

Еще Kinect придется по вкусу и роботам — еще бы, раньше трехмерные лазерные дальномеры стоили несколько тысяч долларов, а это устройство реализует те же возможности всего за две сотни.

Таким образом, можно собрать мощного робота на недорогих серийных компонентах. Например: iRobot Create в качестве шасси, обычный нетбук с установленной Ubuntu и ROS — в роли мозга системы, а Kinect — в качестве датчиков. Именно так и выглядит Willow Garage Turtlebot (willowgarage.com/turtlebot). Да похожим образом устроен и Bilibot (bilibot.com), к которому прикреплена еще и миловидная красная клешня. Плюс уже доступен для заказа за $1200. Вообще кинект — первый представитель нового класса устройств. Уже готов и его конкурент, изначально нацеленный на работу с PC, — Asus WAVI Xtion. Вероятно, пройдет еще немного времени, и к этой гонке подключатся новые производители, библиотеки обзаведутся обертками для множества языков, и готовые решения войдут в повседневную жизнь, а вид человека, машущего руками перед компьютером, станет обычным делом.
