Основа основ: тестирование бюджетных системных плат AM2+/AM3

Системная плата — это основа компьютера и, в общем-то, экономить на ней не следует. С другой стороны, на рынке присутствует масса недорогих устройств и люди их покупают. Сегодня мы разбираемся в том, что же умеют недорогие «мамки», рассчитанные на работу с процессорами AMD Socket AM2+/AM3.

Тестируемое оборудование

ASUS M4A78T-E
ASUS M4A79T DELUXE
GIGABYTE GA-MA770T-UD3P
GIGABYTE GA-MA785GMT-UD2H
MSI 790XT-G45
MSI 785GTM-E45

Технологии

Системные платы сегодняшнего обзора построены на одном из двух чипсетов компании AMD — моделях 790FX или 790GX. Южный мост у обеих моделей одинаков, это SB750. Младшей моделью является AMD 790GX, у которой в наличии имеется 22 линии шины PCI Express. С одной стороны этого достаточно, с другой — при включении трех видеоплат в режиме Triple Crossfire на каждую будет приходиться не так уж много. А с третьей — много ли людей ставит три графических адаптера в бюджетную системную плату? Компенсировать небольшое количество линий призвана встроенная графика, давшая букву G в название чипсета. Она представлена ядром ATI Radeon HD3300 и нужными интерфейсами. Если ты увидишь платы на чипсете 790Х, то знай, что графического ядра в нем нет, а все остальные параметры остались теми же. Кроме того, AMD выпускает два еще более недорогих чипсета, 780G и 770, которые отличаются от 790-й серии уменьшенным до 16 количеством линий шины PCI-Express. В остальном их параметры идентичны, разве что в 780G установлен графический адаптер ATI Radeon HD 4200. Старшая версия чипсета, AMD 790FX, имеет уже 32 линии PCI Express, которые могут делиться как на две, так и на четыре группы. Южный мост SB750 обеспечивает такие функции, как поддержка 12 USB-портов, наличие контроллера RAID, работающего с массивами уровне 0, 1, 5 и 10, подключение шести SATA-устройств и так далее.

Методика тестирования

Ввиду того, что наши недорогие системные платы выделяют совсем немного тепла, с которым отлично справляются установленные на них радиаторы, замеры температур было решено не проводить, а максимально сосредоточиться на скоростных характеристиках устройств. Для этого мы использовали бенчмарк, встроенный в архиватор WinRAR, а также утилиты wPrime 2.00 и SuperPi 1.5. Но чистая производительность системной платы величина довольно условная, у нее есть более важный параметр, а именно потенциал для разгона. С помощью умножения множителя ЦП на опорную частоту мы выжимали максимум из процессора AMD Phenom X4 955 BE (тактовая частота 3.2 ГГц). Причем множитель, несмотря на то, что он был разлочен, мы не трогали, а разгоняли исключительно шину, так как нас интересовали возможности именно системных плат. В итоге тестовый пакет запускался два раза — на базовой и на разогнанной системах.

Тестовый стенд

Процессор: 3,2 ГГц (16х200), AMD Phenom II X4 955 BE
Видеоплата: Sapphire Radeon HD 3450
Память DDR2: 2x1 Гб, A-DATA AX2U800PB2G4-2P (4-44-12)
Память DDR3: 2x1 Гб, Aeneon Xtune AXH760UD00-13G (CL8)
Жесткий диск: 1,5 Тб, Seagate Barracuda ST31500341AS
Блок питания: 750 Вт, Corsair TX750W Power Supply
Процессорный кулер: 1700 об/мин, Noctua NH-U12P
ОС: Windows XP Professional SP3 x32

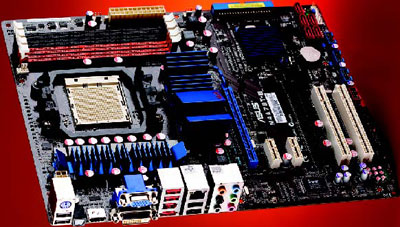

ASUS M4A78T-E

7/10
4500 руб.

Технические характеристики

Чипсет: AMD 790GX И SB750
Память: DDR3 800/1066/1333/1600
Графическое ядро: AMD RADEON HD 3300
Аудио: HIGH DEFINITION AUDIO
LAN: GIGABIT ETHERNET
Разъемы: 2XPCI EXPRESS X16; 2X PCI EXPRESS X1; 2ХPCI
Коннекторы: 12XUSB; 2XIEEE1394; IDE; 6XSATA
Форм-фактор, см: 24.4X30.5, ATX

+: Инженеры компании ASUS, проектировавшие эту плату, отлично справились с задачей по разводке компонентов. Снабдив устройство двумя разъемами PCI Express x16, они позаботились о том, чтобы установленные в эти слоты графические адаптеры не закрывали собой остальные коннекторы системной платы. Такой подход позволяет создать мощную игровую систему, особенно если использовать не самый слабый процессор от компании AMD. Но даже если ты решишь ограничиться одним видеоадаптером, то увеличить производительность тебе поможет разгон.

В ходе наших манипуляций над частотой BCLK мы подняли его частоту до 240 МГц, соответственно, тактовая частота центрального процессора возросла до 3936 МГц. Помимо того, что это неплохая скорость сама по себе, это еще и пятый результат в нашем обзоре.

-: Мы уже упомянули, что инженеры ASUS хорошо поработали над проектированием данной платы, выполнив очень качественную разводку компонентов. Но недостаток у нее все же есть, правда, лежит он в несколько иной плоскости — у устройства очень высокая цена.

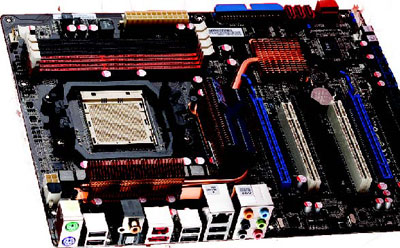

ASUS M4A79T DELUXE

10/10
6100 руб.

Технические характеристики

Чипсет: AMD 790FX И SB750
Память: DDR3 1600/1333/1066/800
Графическое ядро: НЕТ
Аудио: HIGH DEFINITION AUDIO
LAN: GIGABIT ETHERNET
Разъемы: 4X PCI EXPRESS X16; 2X PCI
Коннекторы: 12XUSB; 2XIEEE1394; 1XIDE; 6XSATA; 1XFDD; 1ХSPDIF IN/OUT
Форм-фактор, см: 24.4X30.5, ATX

+: Литера “Т” в названии этой платы говорит о многом знающему человеку. А конкретно о том, что данное устройство поддерживает процессоры AMD Phenom II под сокет AM3, а вместе с ними память DDR3. Заявка неплохая и она оправдала себя: наш тестовый процессор AMD Phenom II X4 955 BE удалось разогнать до 4144 МГц, что является лучшим результатом в обзоре! Опорная частота в этом случае достигла 259 МГц. Как и другое изделие ASUS в нашем тесте, плата M4A79T Deluxe отличается инженерной продуманностью – разводка компонентов выполнена очень грамотно, поэтому ничто ничему не мешает и не загораживает.

-: Помимо высокой цены, которая, впрочем, характерна для большинства изделий ASUS, у данной платы есть еще один недостаток, который будет несколько мешать ее оверклокингу, — это нежный BIOS. В том случае, если устройство разогнано слишком сильно, система перестает запускаться в принципе. Поэтому данный процесс должен быть очень аккуратным. С другой стороны, несмотря на это, рекорд разгона в тесте был, как мы уже говорили, был поставлен именно на этом устройстве.

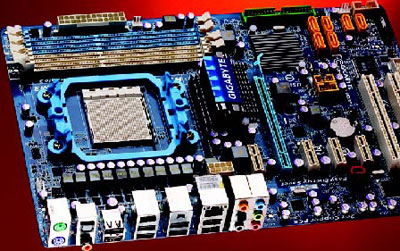

GIGABYTE GA-MA770T-UD3P

9/10
3000 руб.

Технические характеристики

Чипсет: AMD 770 И SB710
Память: DDR3 1600/1333/1066/800
Графическое ядро: НЕТ
Аудио: 8-КАНАЛЬНЫЙ АУДИО КОДЕК REALTEK ALC888
LAN: REALTEK 8111C/D(L) (10/100/1000 МБИТ)
Разъемы: 1XPCI EXPRESS X16; 2XPCI; 4X PCI EXPRESS0X1
Коннекторы: 8XUSB; 1XPS/2 (КЛАВИАТУРА); 1XPS/2 (МЫШЬ); 6XSATA; 1XSPDIF IN; 1XSPDIF OUT; 1XIDE; 2XIEEE 1394A
Форм-фактор, см: 24.4X30.5, ATX

+: Если ты хочешь снабдить свой компьютер массой дополнительных устройств, то эта плата как раз то, что тебе нужно. Она оснащена двумя слотами PCI, четырьмя разъемами PCI Express x1 и одним гнездом PCI Express x16 для установки графического адаптера, поэтому, скорее всего, все твои устройства туда поместятся. Но одним количеством разъемов, пусть и большим, достоинства этой платы не ограничиваются. Именно на ней мы смогли разогнать наш тестовый процессор до немалых 4 ГГц, что является вторым результатом в нашем тесте. Нужно отметить, что при этом цена данной платы очень радует глаз и кошелек.

-: Несмотря на обилие разъемов, недостаток этой платы связан как раз с ним же. Но уже не с PCI, а с портом IDE. Он расположен не очень удачно, поэтому если в компьютер будет установлена видеоплата с массивной системой охлаждения, то установить IDE-устройство будет крайне проблематично. Проблема довольно странная, так как, во-первых, уже давно разработаны меры противодействия ей (поворот разъема на 90 градусов), а, во-вторых, интерфейс IDE порядком устарел и его присутствие на топовой плате вовсе не обязательно.

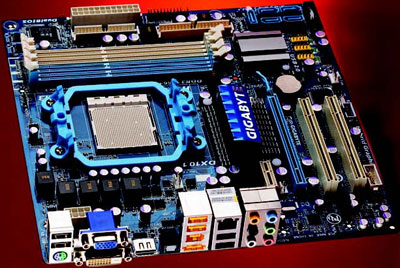

GIGABYTE GA-MA785GMT-UD2H

7/10
3000 руб.

Технические характеристики

Чипсет: AMD 785G И SB710
Память: DDR3 1800 (OC)/1666/1333/1066
Графическое ядро: AMD RADEON HD 4200
Аудио: 8-КАНАЛЬНЫЙ АУДИО КОДЕК REALTEK ALC
LAN: REALTEK 8111C
Разъемы: 1XPCI EXPRESS X16; 2X PCI; 1XPCI EXPRESS X1;
Коннекторы: 1XIDE; 1XIEEE 1394A; 1XLPT; 1XSPDIF IN/OUT; 1XD-SUB; 1XDVI-D; 1XESATA; 1ХHDMI; 1XPS/2 (КЛАВИАТУРА); 1XPS/2 (МЫШЬ); 1XRJ45 LAN; SPDIF OUT; 6XUSB
Форм-фактор, см: 24.4X21.8, MICROATX

+: Одна из двух плат формата MicroATX в нашем обзоре. Несмотря ни на что, такие небольшие устройства, позволяющие создать малогабаритную систему, пользуются на рынке определенной популярностью. Для того, чтобы не забивать малый объем системного блока лишними компонентами, инженеры Gigabyte снабдили плату встроенной графической платой ATI Radeon HD 4200, которая сэкономит не только свободное место внутри ПК, но и твои финансы. Так как в небольших корпусах компоненты больше подвержены перегреву, технология Ultra Durable 3, примененная в данной плате, поможет повысить надежность и стабильность работы системы.

-: Небольшие размеры платы — это палка о двух концах, так как они являются одновременно и достоинством устройства и причиной его недостатков. Разводка компонентов не самая лучшая, например, порт PCI и разъемы SATA будут блокированы в случае установки в слот PCI Express x16 графического адаптера. С разгоном тоже были проблемы, нам удалось поднять опорную частоту только до 225 МГц. Поэтому результаты тестирования были столь невысоки.

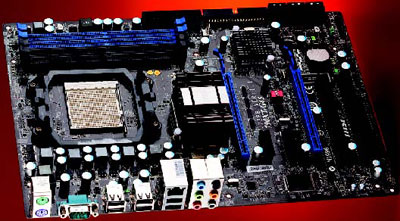

MSI 790XT-G45

7/10
2800 руб.

Технические характеристики

Чипсет: AMD 790X И SB710
Память: DDR2 1066/800/667/533
Графическое ядро: НЕТ
Аудио: 8-КАНАЛЬНЫЙ АУДИО КОДЕК REALTEK ALC889 / ALC885
LAN: REALTEK ALC889 / ALC885
Разъемы: 2ХPCI EXPRESS X16; 2ХPCI EXPRESS X1; 2ХPCI
Коннекторы: 1ХFDD; 6X SATA; 1XATA133 HD; 1XSPDIF-OUT; 1XTPM; 1XPS/2 (КЛАВИАТУРА); 1XPS/2 (МЫШЬ); 6XUSB; 1XCOM
Форм-фактор, см: 24.4X30.5, ATX

+: Несмотря на свою относительно невысокую цену, плата MSI 790XT-G45 оснащена двумя слотами PCI Express x16, которые позволяют создать мощную графическую подсистему. Другим доводом в пользу построении на ней производительного ПК являются результаты оверклокинга, которые мы смогли получить. Итак, опорная частота шины, после наших шаманских плясок, поднялась до значения 243 МГц, что является весьма и весьма неплохим результатом. Который, кстати, наглядно демонстрируют результаты бенчмарков.

-: К недостаткам платы можно отнести ее приверженность к устаревшим технологиям. Например, она обладает COM-портом и коннектором для подключения FDD, которые никак нельзя назвать современными компонентами. Кроме того, что плата поддерживает только память типа DDR2, которую никак нельзя назвать самой быстрой, она не оставляет ресурса для модернизации, вследствие популярности стандарта DDR3.

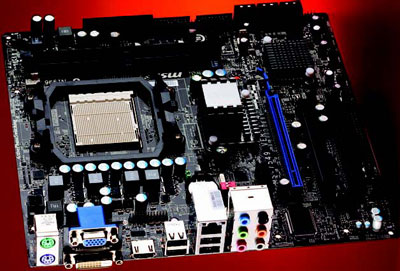

MSI 785GTM-E45

6/10
2400 руб.

Технические характеристики

Чипсет: AMD 785G И SB710
Память: DDR2 1066/800/667/533
Графическое ядро: AMD RADEON HD 4200
Аудио: REALTEK HIGH-END AUDIO
LAN: REALTEK ALC889 / ALC885
Разъемы: 1ХPCI EXPRESS X16; 2ХPCI; 1ХPCI EXPRESS X1
Коннекторы: 1XIDE; 4XUSB; 6XSATA; 1XATA133; 1XSPDIF OUT; 1XTPM; 1XPS/2 (КЛАВИАТУРА); 1XPS/2 (МЫШЬ); 4XUSB; 1XRJ45; 1XDVI-D; 1XVGA; 1XHDMI
Форм-фактор, см: 24.4X21.8, MICROATX

+: Хотя эта плата и обладает невысокой ценой, отдача от нее наблюдается очень высокая. Чтобы не мучить тебя, сразу скажем, что нам удалось поднять опорную частоту до 243 МГц, то есть до результата, аналогичного старшей и более дорогой модели MSI 790XT-G45. Так что с производительностью и возможностями ее повышения у этого устройства все в порядке. Кроме того, MSI 785GTM-E45 — это плата форм-фактора MicroATX, который позволяет использовать ее в небольших системных блоках. Чтобы не забивать его лишними деталями, в твоем распоряжении встроенное графическое ядро ATI Radeon HD 4200, но если ты не признаешь таких решений, то тебя спасет порт PCI Express x16.

-: Невысокая цена платы определила ее главный недостаток, коим являются не очень качественные элементы питания. Такова обратная сторона дешевизны устройства, впрочем, если продумать систему охлаждения то, вероятно, этого можно будет избежать.

Выводы

Наш тест доказал, что на рынке существует хороший выбор недорогих системных плат для процессоров AMD AM2+/AM3 и каждый сможет выбрать устройство по своему вкусу.

Они есть большие и маленькие, быстрые и функциональные, с хорошим разгонным потенциалом и не очень. Титул «Выбор редакции» сегодня достается плате ASUS M4A79T Deluxe, за ее лучшие результаты в тестах. Но разгоняй ее аккуратно, а то она любит покапризничать. А «Лучшая покупка» — это GIGABYTE GA-MA770T-UD3P за невысокую цену и отличную производительность.
