7 способов сэкономить

Кирилл Аврорин

Хакер, номер #108, стр. 108-016-1

Обзор семи материнских плат с интегрированным видео

Умные люди говорят: «Сэкономить - значит дважды заработать».

Материнские платы с интегрированным видеоадаптером существуют уже много лет. Сначала они были настоящим откровением: специалисты им приписывали будущее, а продавцы – еще нолики на ценниках. Но проведенные тесты показали массу недостатков первых моделей, и они резко переместились в сектор low-end. И они бы там так и оставались, если бы не всеобщая миниатюризация, появление barebone-компьютеров и мобильных процессоров. Если ноутбук могли себе позволить не все, то ничто не мешало собрать мини-компьютер. Достаточно было приобрести компактный корпус, установить туда материнку, процессор, память и жесткий диск - и, как говорится, plug’n’play. Мода на подобные системы дала бюджетным интегрированным материнкам вторую жизнь: детские болезни уже давно не беспокоят пользователей, список моделей постоянно пополняет новинками, а среди них нередко попадаются весьма интересные экземпляры, совмещающие в себе приличную производительность и небольшие размеры.

Методика тестирования

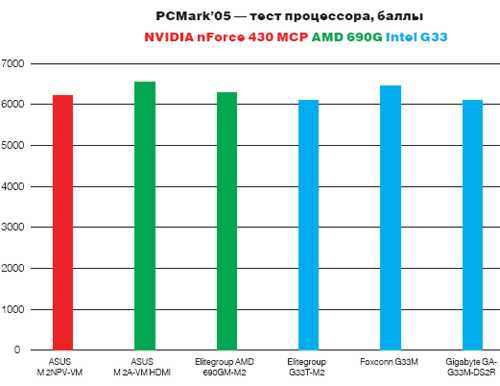

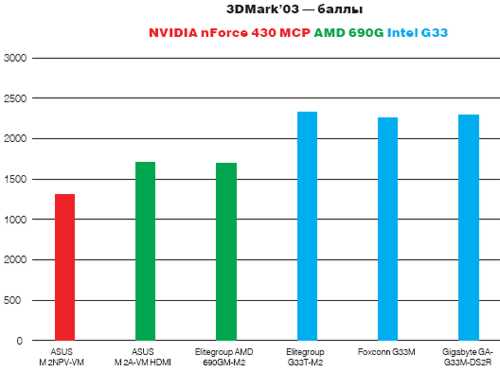

Собрав тестовый стенд, мы прогоняли стандартный набор тестовых программ. Больше внимания уделялось пакету общей оценки системной производительности – PC Mark’05. На всякий случай коротенько гоняли и 3DMark’03 – брать более свежую версию не было никакого смысла, так как производительность встроенных видеоадаптеров и старичка 2003 года выпуска обрабатывает-то без особенного энтузиазма. Чтобы проверить быстродействие системной шины и памяти, мы прогоняли бенчмарк, встроенный в известный архиватор WinRAR.

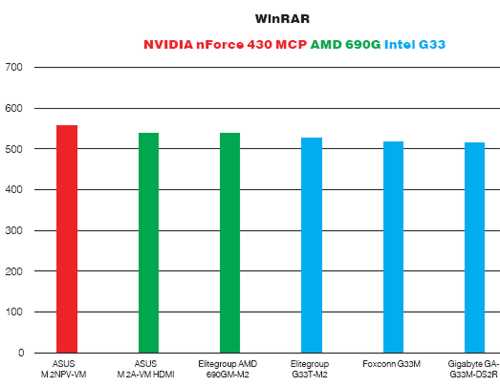

Соответственно, с помощью этих трех пакетов можно оценить производительность как всего компьютера в целом, так и ключевых его составляющих. Целенаправленное тестирование в играх не производилось – как я уже говорил, не стоит делать высокую ставку на интегрированные видеоадаптеры. Будет неплохо, если их мощности хватит хотя бы для игр того же возраста, что и используемая нами версия 3DMark.

Список оборудования

  • ASUS M2NPV-VM
  • ASUS M2A-VM HDMI
  • Elitegroup AMD690GM-M2
  • Elitegroup G33T-M2
  • Foxconn G33M
  • Gigabyte GA-G33M-DS2R
  • Gigabyte GA-MA69G-S3H

Тестовый стенд

  • Процессор, ГГц:
    • AMD: 2.6, Athlon 64 X2 5000+,
    • Intel: 2.4, Core 2 Duo E6600
  • Кулер: Floston Cyclone
  • Память, Мб: 2x 512 Corsair XMS2 DDR2 1066 МГц, 5-5-5-15
  • Жесткий диск, Гб: 100, Western Digital Scorpio, 7200 об/мин, кэш 8 Мб, формат 2,5”
  • Блок питания, Вт: 435, Hiper
  • Версия Windows: Windows XP, SP2, Rus

Тестирование



ASUS M2NPV-VM

  • Баллы: 8
  • Цена: $88

Технические характеристики

  • Чипсет: NVIDIA nForce 430 MCP
  • Южный мост: NVIDIA GeForce 6150
  • Интегрированное видео: GeForce 6 Series
  • Слот-фактор: AM2
  • Поддержка процессоров: AMD Athlon 64 X2, Athlon 64, Sempron
  • Память: 4x DIMM, DDR 2 533/667/800 МГц
  • Слоты расширения: 1x PCI-Express X16, 1x PCI-Express X1, 2x PCI 32-bit
  • Разъемы на задней панели: 2x PS/2, 1x LPT, D-SUB, DVI-D, 5.1 audio, 1xIEEE1394, 4xUSB 2.0, 1x LAN
  • Периферия: 1x FDD, 2x IDE, 4x SATA
  • Разъемы на заглушках: RGB, S-Video, AV
  • Размеры, мм: 245x245

+ Модель на базе чипсета NVIDIA nForce 6150 от ASUS оснащена приличным количеством различных портов и выходов, особенно если учесть ее сравнительно невысокую стоимость. Стоит отметить порт IEEE1394, а также два разъема IDE, если только, конечно, это еще для кого-то актуально на сегодняшний день. В остальном плата также понравится консерваторам: на ней можно найти разъем подключения флоппи-дисковода, а также два распаянных COM-порта. Не обошлось и без гигантского LPT на задней панели. Из систем охлаждения хочется отметить довольно высокий алюминиевый радиатор на чипсете, который, судя по тестам, неплохо справляется со своими задачами. Но в целом модель достаточно типична, никаких интересных черт выделить не удалось. Хотя стабильные результаты и обилие устаревших интерфейсов позволяют порекомендовать ее для апгрейда старого ПК, обвешенного горами периферии.

- В качестве аудиоплаты выступает стандартный 5.1-канальный кодек из конца 90-х. Конденсаторы в районе модулей памяти закреплены заметно хуже, нежели в других местах материнской карты. Брак или конструктивная особенность?

ASUS M2A-VM HDMI

  • Награда: выбор редакции
  • Баллы: 10
  • Цена: $90

Технические характеристики

  • Чипсет: AMD 690G
  • Южный мост: ATI SB600
  • Интегрированное видео: ATI Radeon X1250
  • Слот-фактор: AM2
  • Поддержка процессоров: AMD Athlon 64 X2, Athlon 64, Sempron
  • Память: 4x DIMM, DDR 2 533/667/800 МГц
  • Слоты расширения: 1x PCI-Express X16, 1x PCI-Express X1, 2x PCI 32-bit
  • Разъемы на задней панели: 2x PS/2, 1x LPT, D-SUB, DVI-D, 5.1 audio, 1x IEEE1394, 4x USB 2.0, 1x LAN
  • Периферия: 1x FDD, 1x IDE, 4x SATA
  • Разъемы на заглушках: RGB, S-Video, AV, HDMI
  • Размеры, мм: 245x229

+ С такими характеристиками плата активно позиционируется как решение для мультимедийного ПК, основное предназначение которого – вывод изображения на дисплей телевизора большой диагонали. Не можем с этим поспорить: наличие цифрового, HDMi, RGB, S-Video и AV разъемов действительно выделяет плату из ряда других моделей. При связывании ее узами проводов с ЖК-телевизором Sharp LC-42XD1RU изображение не дало поводов усомниться в заявленном предназначении материнки. В остальном модель повторяет ASUS M2NPV-VM, различия только в мелочах. За исключением производительности. Как видно по тестам, по этому показателю чипсет AMD 690G вкупе с графическим адаптером ATI Radeon X1250 заметно обходят своего собрата на базе технологий NVIDIA! В тестах системы прирост производительности достигает 40%! Учитывая, что разница в цене составляет $2, а в худшую сторону эта модель не отличается ничем, своего коллегу по цеху она обходит с лихвой.

- Ну, наверное, в такой модели совсем нелишним было бы поставить современный 7.1-адаптер.

Elitegroup AMD690GM-M2

  • Награда: лучшая покупка
  • Баллы: 9
  • Цена: $64

Технические характеристики

  • Чипсет: AMD 690G
  • Южный мост: ATI SB600
  • Интегрированное видео: ATI Radeon X1250
  • Слот-фактор: AM2
  • Поддержка процессоров: AMD Athlon 64 X2, Athlon 64, Sempron
  • Память: 4x DIMM, DDR 2 533/667/800 МГц
  • Слоты расширения: 1x PCI-Express X16, 1x PCI-Express X1, 2x PCI 32-bit
  • Разъемы на задней панели: 2x PS/2, D-SUB, DVI-D, 7.1 audio, 4x USB 2.0, 1x LAN
  • Периферия: 1x FDD, 1x IDE, 4x SATA
  • Разъемы на заглушках: Game-port
  • Размеры, мм: 245x244

+ Бюджетная модель на базе AMD 690 в варианте EliteGroup выделяется небольшим количеством портов, всего двумя разъемами DIMM. На этом отличия от более дорогих моделей заканчиваются. А если смотреть шире, то все не так уж плохо, даже очень хорошо. На задней панели стало свободно из-за эвакуированного LPT-порта (хорошо!), а также из-за отсутствующего IEEE1394 (не очень хорошо). В остальном все необходимое для современного ПК есть, не обошлось даже без 7.1-канального аудиокодека (небольшой камень в огород ASUS). Действительно, запаянные места для установки еще двух DIMM смотрятся несколько необычно, но серьезно придраться к компоновке материнки не удалось. Между прочим, оба чипсеты накрыты небольшими радиаторами, хотя в тестах EliteGroup AMD690GM-M2 показала вполне хорошие температурные показатели, но, к сожалению, не рекордные.

- Разумеется, отсутствие порта IEEE1394 (как на задней панели, так и распаянного на самой плате) - это минус. Несмотря на то что модель бюджетная, такой функционал здесь совсем бы не помешал.

EliteGroup G33T-M2

  • Баллы: 7
  • Цена: $93

Технические характеристики

  • Чипсет: Intel G33
  • Южный мост: ICH9
  • Интегрированное видео: Intel GMA 3100
  • Слот-фактор: Socket 775
  • Поддержка процессоров: Intel® Core 2 Quad, Core 2 Extreme, Core 2 Duo, Pentium Dual-Core E2xxx, Celeron 4xx, Pentium D
  • Память: 4x DIMM, DDR 2 667/800 МГц
  • Слоты расширения: 1x PCI-Express X16, 1x PCI-Express X1, 2x PCI 32-bit
  • Разъемы на задней панели: 2x PS/2, D-SUB, 7.1 audio, 4x USB 2.0, 1x LAN, 1x COM
  • Периферия: 1x IDE, 4x SATA
  • Разъемы на заглушках: нет
  • Размеры, мм: 244x244

+ Экономичный вариант на G33 от EliteGroup. Минимальный набор интерфейсов, в целом аккуратная компоновка PCB. Из положительных черт: 7.1-канальный кодек, большое число USB (четыре на задней панели, четыре распаянных), ну и, пожалуй, наличие четырех DIMM-слотов. Радиатор и алюминиевая пластинка на чипсетах обеспечивают достойное, но не рекордное охлаждение.

- Проблема этой платы в том, что она совсем не бюджетная. При вполне нормальной цене она характеризуется весьма скромным функционалом. К примеру, нет цифрового порта DVI, нет в принципе IEEE1394, не говоря уже о других интересных возможностях современного чипсета Intel. Кроме того, весьма неудачно реализован зажим видеокарты на разъеме PCI-Express X16. Он лишен традиционного «хвостика», из-за чего деинсталляция графического адаптера занимает немало времени, особенно если материнская плата уже прикреплена к системному блоку.

Foxconn G33M

  • Баллы: 8
  • Цена: $94

Технические характеристики

  • Чипсет: Intel G33
  • Южный мост: ICH9
  • Интегрированное видео: Intel GMA 3100
  • Слот-фактор: Socket 775
  • Поддержка процессоров: Intel® Core 2 Quad, Core 2 Extreme, Core 2 Duo, Pentium Dual-Core E2xxx, Celeron 4xx, Pentium D, Pentium 4
  • Память: 4x DIMM, DDR 2 667/800 МГц
  • Слоты расширения: 1x PCI-Express X16, 1x PCI-Express X1, 2x PCI 32-bit
  • Разъемы на задней панели: 2x PS/2, D-SUB, 7.1 audio, 6x USB 2.0, 1x LAN, 1x LPT, 1x COM
  • Периферия: 1x IDE, 4x SATA
  • Разъемы на заглушках: IEEE1394
  • Размеры, мм: 243x243

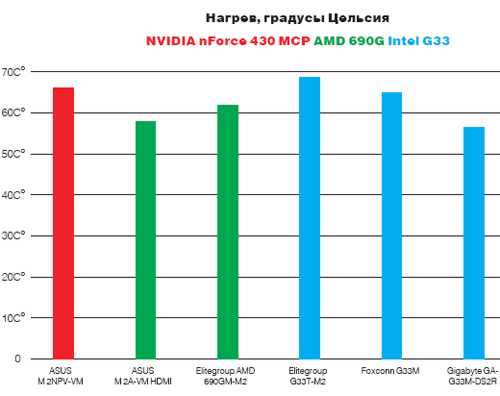

+ Скромная, но удобная и функциональная плата на базе Intel G33 от Foxconn. В первую очередь хочется отметить продуманную систему охлаждения. Громоздкие радиаторы на обоих чипсетах неплохо отводят тепло, что демонстрируют результаты нашего теста: на несколько градусов плата стабильно обходит своих конкурентов. Понравились нарядно оформленные распаянные на плате разъемы USB, IEEE1394. На задней панели просто россыпь полезных и не очень портов: целых шесть USB, IEEE1394 (на панельке), 7.1-аудио, а также седовласые ветераны LPT и COM (не иначе как следят за порядком). Компоновка платы очень плотная, но ни один компонент не мешает другому, все размещено очень грамотно как в смысле удобства сборки, так и в смысле качественного охлаждения горячих элементов. Может быть, это потому что инженеры не стали лепить архаичный FDD-разъем, как на некоторых других платах этого теста.

- Неужели, наличие COM-порта важнее современного и популярного DVI-порта? Сложно себе представить, что древние джойстики, мыши и модемы актуальнее ЖК-дисплея.

Gigabyte GA-MA69G-S3H

  • Баллы: 7
  • Цена: $86

Технические характеристики

  • Чипсет: AMD 690G
  • Южный мост: ATI SB600
  • Интегрированное видео: ATI Radeon X1250
  • Слот-фактор: AM2
  • Поддержка процессоров: AMD Athlon 64 X2, Athlon 64 FX, Athlon 64, Sempron
  • Память: 4x DIMM, DDR 2 533/667/800 МГц
  • Слоты расширения: 1x PCI-Express X16, 1xPCI-Express X4, 3x PCI-Express X1, 2x PCI 32-bit
  • Разъемы на задней панели: 2x PS/2, D-SUB, 7.1 audio, 4x USB 2.0, 1x LAN, 2x IEEE1394, 1x HDMi, 1x SPDIF
  • Периферия: 1x IDE, 4x SATA
  • Разъемы на заглушках: нет
  • Размеры, мм: 305х229

+ Самый крупный участник нашего теста. Впрочем, почему бы и нет. Главное, что, несмотря на размеры и соответствующий функционал, сохранена традиционно низкая для интегрированных плат цена. Здесь есть все для создания полноценного мультимедийного ПК: HDMi-порт на задней панели, оптический SPDIF-разъем; не обделена модель и стандартными IEEE1394, 7.1-канальным аудио, достаточным количеством модулей памяти и слотов PCI-Express.

Не провалилась плата и в тестах: результаты достойные как по скорости, так и по охлаждению. Она вполне подойдет для разгона: достаточно лишь поставить соответствующий процессор и хороший кулер. Остальное сделает система M.I.T. (Motherboard Intelligence Tweaker) либо опытный оверклокер самостоятельно, благо все необходимые опции в BIOS имеются (изменение частоты, множителя, вольтажа различных компонентов платы, установка таймингов памяти).

- Учитывая размеры PCB, функционал мог бы быть более продвинутым. Например, нашлось бы место для eSATA, а LPT-порт с легкостью можно было бы поменять на куда более актуальный DVI.

Gigabyte GA-G33M-DS2R

  • Баллы: 9
  • Цена: $122

Технические характеристики

  • Чипсет: Intel G33
  • Южный мост: ICH9R
  • Интегрированное видео: Intel GMA 3100
  • Слот-фактор: Socket 775
  • Поддержка процессоров: Intel® Core 2 Quad, Core 2 Extreme, Core 2 Duo, Pentium D,
  • Память: 4x DIMM, DDR 2 667/800/1066 МГц
  • Слоты расширения: 1x PCI-Express X16, 1x PCI-Express X1, 2x PCI 32-bit
  • Разъемы на задней панели: 2x PS/2, D-SUB, 7.1 audio, 4x USB 2.0, 1x LAN, 1x LPT, 1x COM, 1x IEEE1394
  • Периферия: 1x FDD, 1x IDE, 6x SATA
  • Разъемы на заглушках: 2x eSATA, 1 разъем питания 4-Pin
  • Размеры, мм: 244x244

+ Одна из самых дорогих моделей в этом тесте. Gigabyte, чтобы подчеркнуть этот факт, даже установила позолоченные алюминиевые радиаторы (лучше бы все же медные). Традиционно для продукции этой компании распаянные на плате разъемы аккуратно выделены цветом, что удобно при выводе их на заднюю панель. Большой плюс этой модели - планка с двумя разъемами eSATA и одним четырехпиновым портом питания. Мало того, специально для этого на самой плате имеются целых шесть SATA-слотов. Сомневаться же в удобстве внешнего разъема SATA не приходится. Может, это неактуально для внешних жестких дисков, но, для того чтобы просто быстро скинуть информацию с обычного накопителя, не разбирая при этом системный блок, это лучший способ. В остальном материнка вполне стандартна, никаких других отличительных черт обнаружено не было.

- Но есть и за что ее поругать. Как и многие модели в этом тесте, этот вариант от Gigabyte лишен цифрового выхода DVI. Зато имеется COM и LPT. К ним же можно присоседить FDD-слот, отсутствие которого, как показала плата EliteGroup на все том же Intel G33, позволяет поместить ряд куда более полезных и актуальных компонентов.

Выводы

Лучшей по своей конфигурации, эргономике и дизайну признаем материнскую плату ASUS M2A-VM HDMI, она прекрасно демонстрирует, что даже на базе бюджетной интегрированной модели можно построить самый современный ПК с полным набором современных мультимедиа-функций.

Приз «Лучшая покупка» достался Elitegroup AMD690GM-M2: несмотря на скромные внешние данные она ни в чем не уступает платам, стоящим на $20-30 дороже (пусть сумма небольшая, но это 50% от ее стоимости!). Благодаря правильному выбору инженерами необходимых компонентов, в ней удалось совместить современную конфигурацию и минимальную розничную стоимость.

Интересная ситуация сложилась с материнскими платами для процессоров Intel. По нашей системе оценок все призы расхватали материнки на базе AMD 690, но это вовсе не значит, что ПК можно строить только с процессором AMD. Отметим лучшую, на наш взгляд, модель под процессор Intel. Этого звания достойна Gigabyte GA-G33M-DS2R. Инженеры Gigabyte очень удачно использовали полноразмерную PCB для создания функциональной, эргономичной интегрированной материнской платы. Цена ее несколько завышена, возможно, это объясняется большим числом дополнительных цифровых разъемов. Если бы не отсутствие DVI, приз этой модели был бы обеспечен.
