Gigabyte X38-DQ6

Евгений Попов

Хакер, номер #107, стр. 107-028-1

Тестирование hi-end системной платы от Gigabyte

^{Цена: $295}

Технические характеристики

• Поддерживаемые процессоры: Intel Pentium 4, Intel Pentium Dб Intel Pentium EE, Intel Celeron-D, Intel Core 2 Duo Intel Core 2 Quad
• Процессорный разъем: LGA 775
• Чипсет: Intel X38 (Северный мост) + Intel ICH9R
• Память: 8 Гб максимум, 4 слота поддержки DDR2- 533/667/800/1066
• Слоты PCI-Express: 2 x PCI-Express X16, 3 x PCI-Express X1
• Слоты PCI: 2
• Подключение носителей: 1 х PATA, 8 x SATA II, 1 x FDD
• Расширение: 12 USB (8 установленных, 4 дополнительных), 3 x IEEE 1394 (2 установленных, 1 дополнительный), 2 контроллера Ethernet
• Звук: Intel High Definition Audio, 8-канальный кодек Realtek ALC889A
• Форм-фактор: ATX-стандарт, 244х305 мм

Тестовый стенд

• Процессор: Intel Core 2 Duo E6850
• Память: 2 х 1 Гб, Kingston HyperX DDR2-800
• Видеокарта: ASUS EN8800GTX, 768 Мб
• Винчестер: 80 Гбайт, Seagate Barracuda 7200 rpm, IDE
• Блок питания: 450 Вт, Floston LXPW-450

До сих пор топовые решения для процессоров Intel базировались на наборе системной логики от NVIDIA. Примером может служить VIDIA nForce 680i SLI. Чтобы исправить это положение инженеры вышеупомянутой компании озадачились выпуском действительного High-End чипсета под собственной маркой. В результате был получен Intel X38, которого мы ждали уже давно. Выпущенный ранее в той же линейке Intel P35 является лишь решением среднего уровня. Теперь же у нас есть возможность уделить внимание новой модели набора логики, который был реализован на системной плате Gigabyte X38-DQ6.

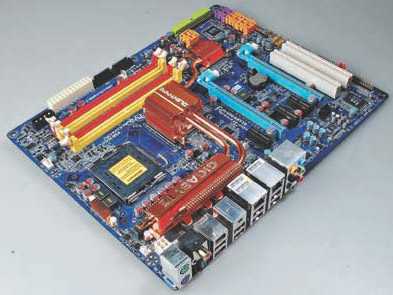

Компания Gigabyte все свои платформы собирает на текстолите синего цвета. Рассматриваемый вариант не исключение. Дизайн устройства можно назвать классическим. Таким образом, на плате предусмотрена двухчиповая структура набора системной логики, четыре разъема DIMM для установки памяти, а также пара портов PCI-Express X16 – вот основные особенности Gigabyte X38-DQ6. Если говорить о бросающихся в глаза недостатках, то разумно заметить, что установка модуля в ближайший к слотам расширения порт может заблокировать установку графического адаптера в один из PCI-Express X16. Хочется заметить, что инженеры освободили околопроцессорное пространство, так что проблем с монтажом системы охлаждения с низкой посадкой быть не должно. Отдельного внимания заслуживает система охлаждения. Здесь мы имеем сложную конструкцию из медных и алюминиевых элементов. Все сильногреющиеся элементы прикрыты радиаторами, которые соединены друг с другом тепловыми трубками. Система полностью пассивна. Также интересно, что для более эффективного теплоотвода под южным мостом, с тыльной стороны платы, установлена металлическая пластинка небольших размеров.

В районе северного моста и процессорного разъема монтирована пластина больших габаритов. Такой подход к организации охлаждения производитель назвал Crazy Cool. Поражает обилие портов расширения и внешних выводов. Если говорить о дисковой подсистеме, то здесь был сделан больший упор на SATA – предусмотрено 8 портов, два из которых работают с помощью дополнительного контроллера. Сетевых вывода тоже два. То есть можно не устанавливать дополнительную сетевую карту, если потребуется подключить к общей системе связи дополнительный компьютер или ноутбук без использования сторонних средств. Задняя панель лишилась традиционных LPT- и COM-портов. При желании их можно возродить с помощью дополнительной планки, которой, к сожалению, в комплекте не предусмотрено. Однако взамен них мы получаем восемь USB-портов, пару FireWire, а также оптический и коаксиальный выходы. Звук организован посредством 8-канального HDA-кодека от Realtek. Далее уделим время и функциям BIOS. Настройки памяти вынесены в отдельное меню. Здесь есть все, что необходимо для конфигурирования параметров и оптимизации работы подсистемы, однако, отметим, что рассматриваемая платформа не поддерживает понижающие множители частоты. Это значит, что обычными планками при серьезном разгоне не обойтись и придется покупать оверклокерские решения. В остальном мониторинг параметров и другие опции, необходимые энтузиасту в BIOS присутствуют и в должной мере могут быть использованы.

Методика тестирования

Чтобы оценить производительность представленной в обзоре системной платы мы воспользовались набором традиционных утилит и программ. Для сравнения мы взяли популярную среди многих пользователей платформу под названием MSI P35 Deluxe. Это достаточно функциональная, и в то же время общепользовательская платформа поможет нам понять как сильно новейший набор логики от Intel влияет на общий уровень производительности. Итак, в качестве общих тестов мы проводили кодирование аудио-потока с звукового CD-тракта в MP3 (Lame MP3, ver. 3.98 Beta 3), кодирование видео (DivX 6.6.1), архивирование объемного элемента с помощью WinRar, а также обрабатывали изображение с помощью Adobe Photoshop CS2. Из игр мы выбрали Serious Sam 2 и Quake 4. Тест проводился при низком разрешении без использования анизотропии и антиалиасинге. Наконец, в качестве синтетического теста был произведен прогон на 3DMark’06 (тест CPU).

Выводы

Изучив устройство мы можем подвести некоторые итоги и отметить особенности присущие плате Gigabyte X38-DQ6. Во-первых, хотелось бы отметить сразу, что системные платы класса «Люкс» - это визитная карточка каждой компании и здесь важно предусмотреть все, что может иметь значение для пользователя. Для многих комплектация является незначительным фактором, но если большинство изготовителей материнских карт оснащают свои девайсы дополнительными фишками, то почему бы ребятам из Gigabyte не сделать то же самое? Тем не менее, по остальным пунктам критиковать в отрицательную сторону трудно. Здесь наблюдается высокая стабильность работы и серьезный разгонный потенциал. Производителем была грамотно организовано охлаждение и система питания. Конечно же, Gigabyte не забыла оснастить свой продукт фирменными технологиями наподобие DualBIOS, C.I.A2, EasyTune Center, FaceWizard и @BIOS, которые имеют практическое значение и могут быть использованы на деле.

Результаты тестирования

Quake 4, 1024x768, No AA, No AF, FPS

• Gigabyte X38-DQ6 (Intel X38): 131
• MSI P35 Deluxe (Intel P35): 130

Serious Sam 2, 1024x768, No AA, No AF, FPS

• Gigabyte X38-DQ6 (Intel X38): 158
• MSI P35 Deluxe (Intel P35): 156

Кодирование Lame, мин:сек

• Gigabyte X38-DQ6 (Intel X38): 1:39
• MSI P35 Deluxe (Intel P35): 1:38

Кодирование DivX, мин:сек

• Gigabyte X38-DQ6 (Intel X38): 1:12
• MSI P35 Deluxe (Intel P35): 1:12

Конвертирование изображений Adobe Photoshop СS 2, мин:сек

• Gigabyte X38-DQ6 (Intel X38): 2:04
• MSI P35 Deluxe (Intel P35): 2:02

Архивирование WinRar 3.60, мин:сек

• Gigabyte X38-DQ6 (Intel X38): 3:18
• MSI P35 Deluxe (Intel P35): 3:17

3DMark’06, СPU Test, Marks

• Gigabyte X38-DQ6 (Intel X38): 4282
• MSI P35 Deluxe (Intel P35): 4257
